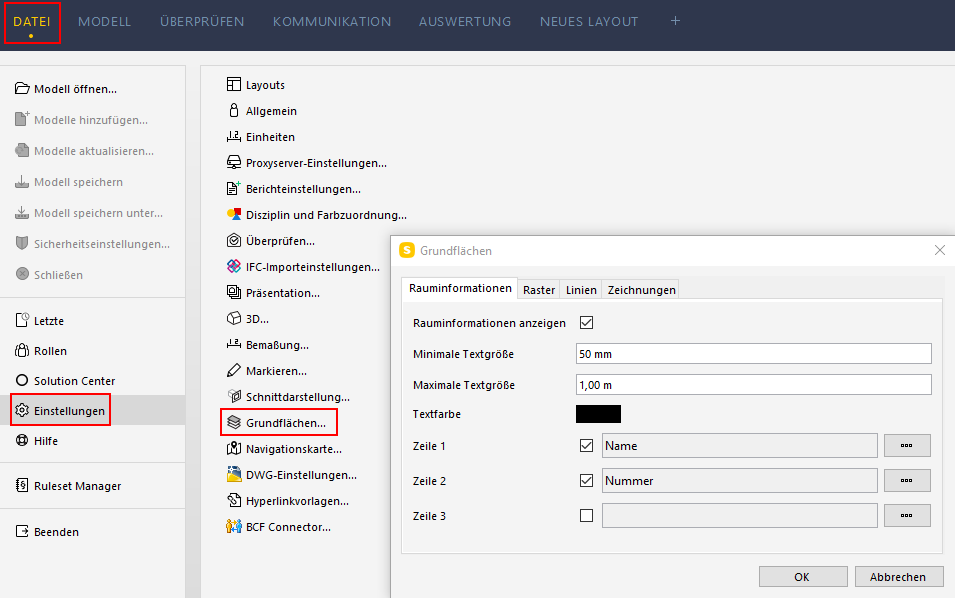

Grundflächeneinstellungen

Rauminformationen

  • Rauminformationen anzeigen: Wenn diese Option aktiviert ist, werden Rauminformationen angezeigt.
  • Minimale/Maximale Textgröße: Legen Sie die minimale/maximale Textgröße für Rauminformationen fest.
  • Textfarbe: Legen Sie die Textfarbe für die Rauminformationen fest. Klicken Sie auf das Farbfeld, um die Farbe zu ändern. Ein Dialogfenster wird geöffnet. Wählen Sie die Farbe und klicken Sie auf OK

  • Zeilen 1-3: Sie können die in den Rauminformationen angezeigten Daten definieren. Klicken Sie zum Hinzufügen einer neuen Eigenschaft auf . Ein Dialogfenster wird geöffnet. Wählen Sie eine Eigenschaft aus und klicken Sie auf OK. Die in den Zeilen 1 bis 3 ausgewählten Informationen werden angezeigt, wenn Sie auf die Schaltfläche Rauminformationen anzeigen klicken.

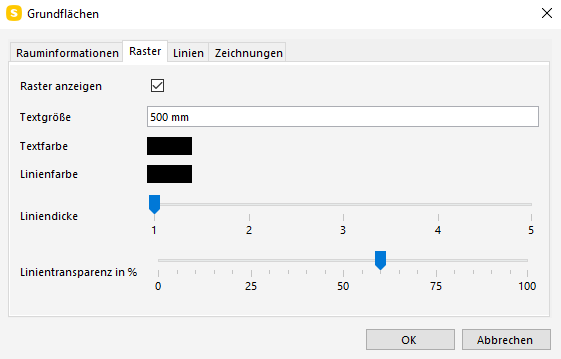

Raster

  • Raster anzeigen: Raster anzeigen/ausblenden.
  • Textgröße: Legen Sie die Rastertextgröße fest.
  • Textfarbe: Legen Sie die Rastertextfarbe fest. Klicken Sie auf das Farbfeld und wählen Sie eine Farbe aus der Farbauswahl aus.
  • Linienfarbe: Legen Sie die Linienfarbe des Gitters fest. Klicken Sie auf das Farbfeld und wählen Sie eine Farbe aus der Farbauswahl aus.
  • Liniendicke: Stellen Sie die Dicke der Rasterlinie ein.
  • Linientransparenz: Legen Sie die Rasterlinientransparenz fest.

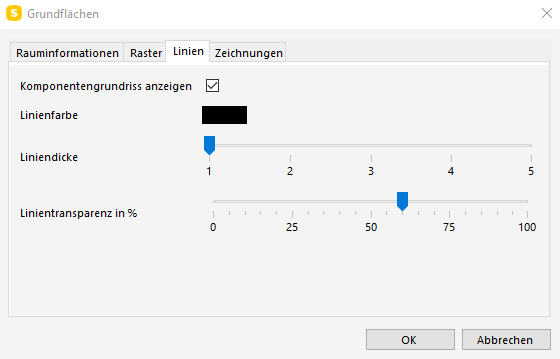

Linien

  • Komponentengrundriss anzeigen: Zeigt Grundrisslinien der Komponenten an. Lässt sich ein- und ausschalten.
  • Linienfarbe: Legen Sie die Linienfarbe der Grundrisse fest. Klicken Sie auf das Farbfeld und wählen Sie eine Farbe aus der Farbauswahl aus.
  • Liniendicke: Stellen Sie die Strichstärke der Grundrisse ein.
  • Linientransparenz in %: Legen Sie die Linientransparenz für den Grundriss fest.

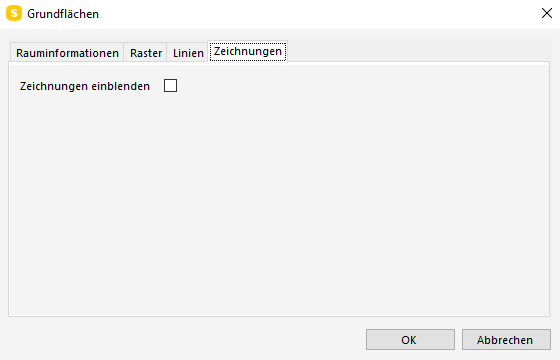

Zeichnungen

  • Zeichnungen einblenden: Zeichnungen (PDFs) in Grundrissen ein-/ausblenden.
