Schneiden mit Auswahlkorb

Sie können Komponenten für den Auswahlkorb festlegen und z.B. einen Markierungsrahmen um einen Bereich oder eine Komponente ziehen. Dies hilft dabei, Komponenten oder Probleme gezielter zu visualisieren.

Mit dem Auswahlkorb selektieren (wählen Sie in der Werkzeugleiste das Info oder Auswahl-Werkzeug):

1. Um einen Markierungsrahmen um einen Bereich oder eine Komponente zu ziehen, halten Sie die linke Maustaste gedrückt (bewegen Sie die Maus nicht), bis dieses Symbol erscheint:

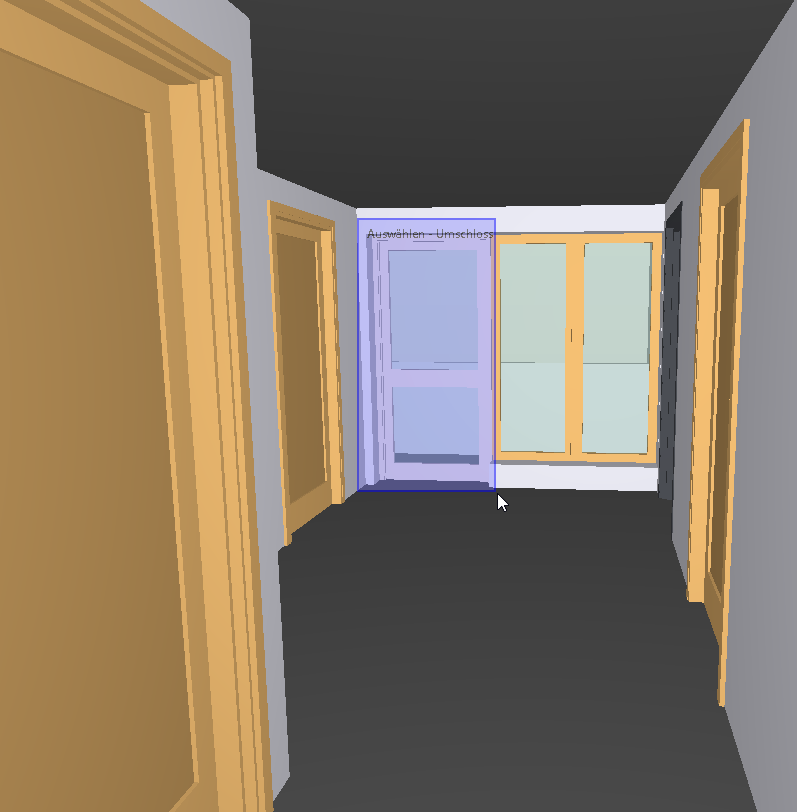

2. Dann ziehen Sie den Markierungsrahmen (von links nach rechts) um den Bereich oder die Komponente, welche Sie auswählen möchten.

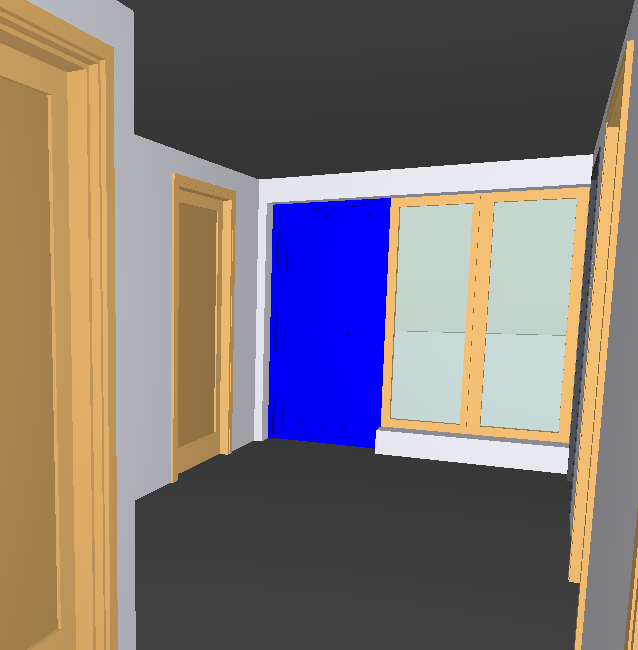

3. Die ausgewählte Komponente wird blau markiert.

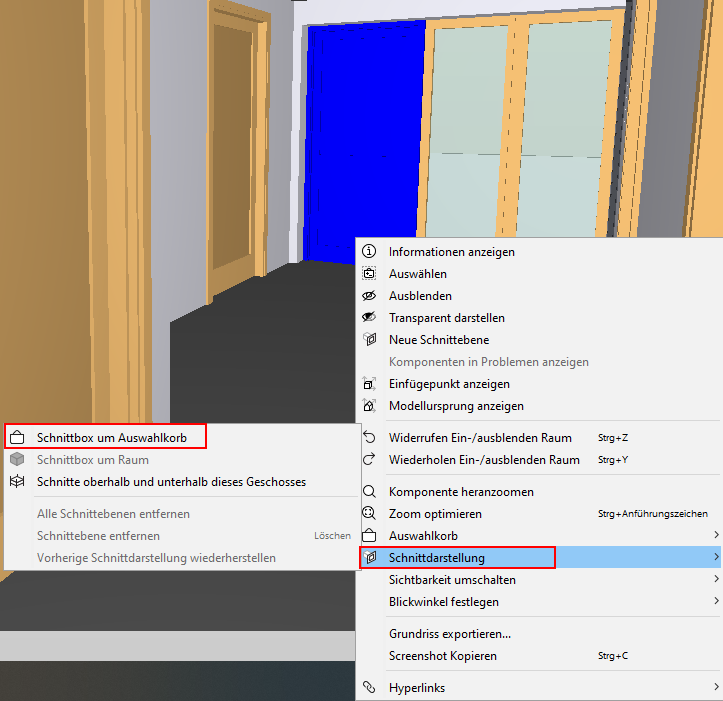

4. Klicken Sie mit der rechten Maustaste in die 3D-Ansicht und wählen Sie im Kontextmenü Schnittdarstellung > Schnittbox um Auswahlkorb.

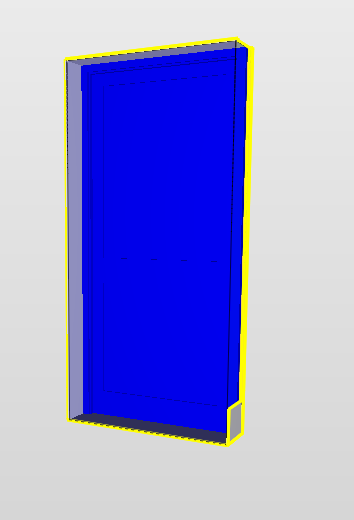

5. Um die Komponente(n) wurde ein Auswahlbereich erstellt.

Die Schnittebenen können jetzt auf gewohnter Weise verändert werden. Siehe Modellwerkzeuge/Schnittdarstellung.

TIPP

Erweiterte Unterteilung: Die Visualisierung der Elemente des Auswahlkorbs kann basierend auf der Erstellungsreihenfolge des Auswahlkorbs stark verändert werden. Sie können entweder erst den ausgewählten Abschnitt erstellen und dann alle anderen Elemente in Transparenz anzeigen oder zuerst alle Komponenten anzeigen und dann einen Markierungsrahmen um die Modellkomponenten ziehen.
