Schneiden mit Räumen
Wenn Sie ein Gebäude untersuchen und in einem bestimmten Bereich arbeiten, kann es hilfreich sein, einen Auswahlbereich um einen Teil des Gebäudes/Modells (Raum) zu erstellen. Um jeden sichtbaren Raum im Modell kann ein Auswahlbereich erstellt werden.
TIPP
Räume existieren typischerweise in Architekturmodellen, manchmal aber auch in anderen Modellen/Disziplinen. Die Räume müssen jedoch aus der Autorensoftware exportiert werden, um im IFC-Modell abrufbar zu sein.
So erstellen Sie einen Auswahlbereich:

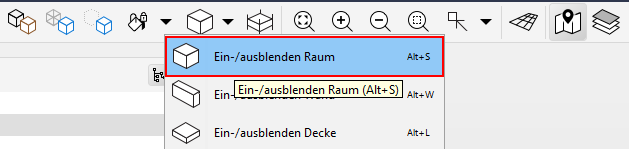

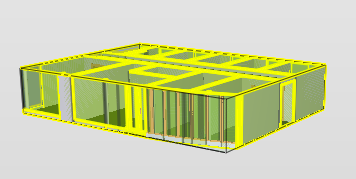

- Räume müssen sichtbar sein, um einen Auswahlbereich um sie herum zu erstellen. Verwenden Sie das Werkzeug Ein-/Ausblenden Raum oder klicken Sie auf Alt + S, um alle Räume ein- und auszublenden.

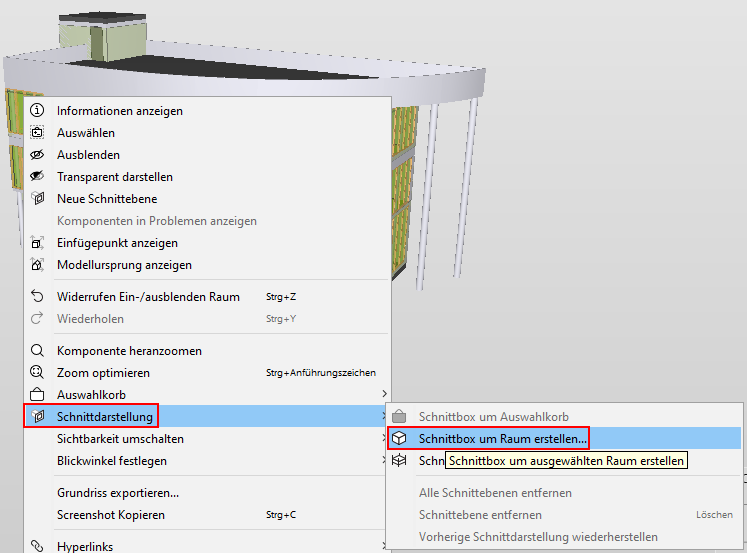

- Bewegen Sie in der 3D-Ansicht die Maus zu dem Raum, welchen Sie auswählen/schneiden möchten. Klicken Sie mit der rechten Maustaste und wählen Sie Schnittdarstellung > Schnittbox um Raum erstellen aus dem Kontextmenü.
- Ein Dialogfenster wird geöffnet, in dem alle Räume „unter“ dem Mausklick von der Cursorposition bis zum Fluchtpunkt aufgelistet sind. Wählen Sie den richtigen Raum aus dem Dropdown-Menü und klicken Sie auf OK.
- Um den aus der Liste ausgewählten Raum wird ein Auswahlbereich erstellt.
Sobald der Auswahlbereich erstellt wurde, können Sie die einzelnen Schnittebenen mit dem normalen Schnittdarstellungs Werkzeug bearbeiten.
