Schnittdarstellung

Mit dem Schnittwerkzeug können Sie eine oder mehrere Schnittebenen auf Ihr Modell anwenden, um einen tieferen Einblick in das Modell zu erlangen und seine internen Bauteile zu untersuchen.

Es kann immer nur eine Schnittebene aktiv sein. Die aktive Schnittebene ist blau, während die inaktiven Schnittebenen hellgrün sind. Sie können einem Modell bis zu sechs Schnittebenen hinzufügen. In der Regel (nicht ausschließlich) bedeutet dies eine oben, unten, vorne, hinten, links und rechts von einer Komponente und einem Teil des Modells.

So fügen Sie eine Schnittebene hinzu:

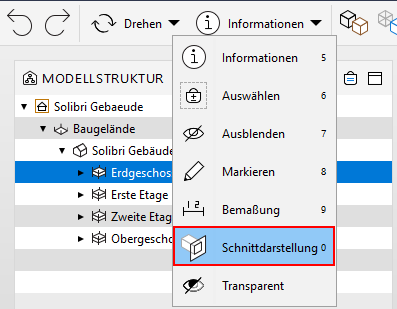

1. Wählen Sie das Schnittwerkzeug aus der Hauptsymbolleiste aus.

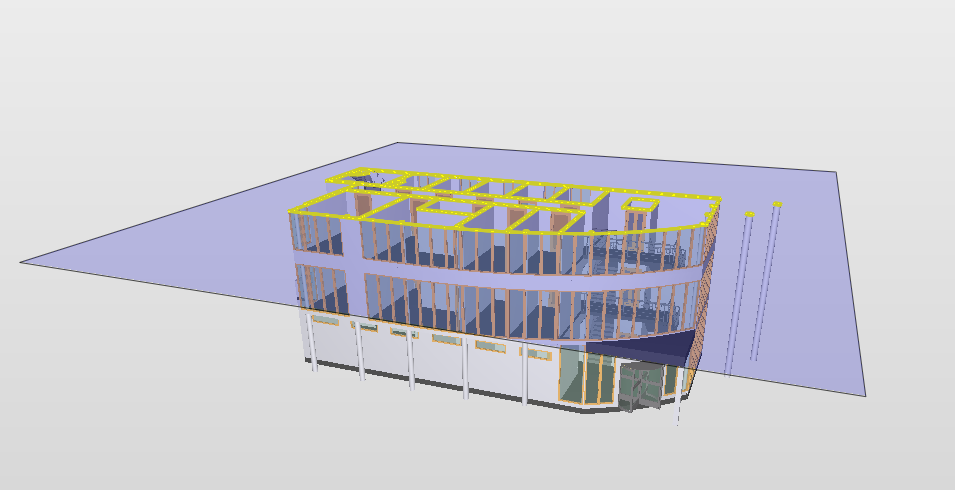

2. Klicken Sie auf eine Komponentenoberfläche. Eine blaue Schnittebene erscheint.

Zur Steuerung der Schnittebenen stehen eine Reihe von Befehlen zur Verfügung:

• Drücken Sie die Leertaste, um zwischen den Schnittebene hin und her zu wechseln.
• Verwenden Sie die Taste </> oder Umschalt + </>, um eine einzelne Schnittebene stückweise zu verschieben.
• Um die Position einer einzelnen Schnittebene anzupassen, halten Sie die Umschalttaste gedrückt, klicken Sie auf die aktive Ebene und ziehen Sie sie an eine neue Position.
• Um die Position aller Schnittebenen gleichzeitig anzupassen, halten Sie die Umschalttaste gedrückt und bewegen Sie das Mausrad.
• Um die aktive Schnittebene um die X-Achse zu drehen, drücken Sie die Taste X oder Alt + X. Um die aktive Schnittebene um die Y-Achse zu drehen, drücken Sie Y oder Alt + Y.
• Drücken Sie die Rücktaste (Backspace), um die Schnittrichtung (Blickrichtung) der aktiven Schnittebene umzudrehen (zu spiegeln).
• Drücken Sie Entf. (WIN), um die aktive Schnittebene zu entfernen.
• Drücken Sie T, um die Sichtbarkeit aller Schnittebenen auszuschalten (dies ist hilfreich, wenn man später Screenshots für Probleme speichert).

So entfernen Sie alle Schnittebenen:

• Klicken Sie mit der rechten Maustaste in die 3D-Ansicht, um auf das Kontextmenü zuzugreifen.
• Wählen Sie Schnittdarstellung und dann Alle Schnittebenen entfernen oder klicken Sie in der Hauptsymbolleiste auf:

So stellen Sie Schnittebenen wieder her:

• Wenn Sie versehentlich eine Schnittebene entfernen haben und dies sofort bemerken, können Sie in der Hauptsymbolleiste auf Rückgängig/Widerrufen klicken
• Wenn Sie Alle anzeigen verwendet haben und nun die Schnittebenen anzeigen möchten, die zuvor auf das Modell angewendet wurden, klicken Sie in der 3D-Ansicht mit der rechten Maustaste und wählen Sie Schnittdarstellung und dann Vorherige Schnittdarstellung wiederherstellen.
• Wenn Sie ein Problem mit angewendeten Schnittdarstellungen gespeichert haben, werden diese wiederhergestellt, wenn Sie das Problem im Layout Kommunikation und in der Ansicht Probleme oder Problemsortierer auswählen.

So speichern Sie Schnittebenen:

• Schnittebenen werden nur gespeichert, wenn Sie eine Folie (Ergebnisansicht) oder ein neues Problem (Problemansicht) oder eine Präsentation erstellen.

WICHTIG

Sie können nicht durch eine Schnittebene klicken. Um eine zusätzliche Schnittebene hinzuzufügen, müssen Sie das Modell drehen, bis zu einem Teil, wo Sie eine Oberfläche im Modell für die neue Schnittebene auswählen können.

TIPP

Bevor Sie Probleme erstellen, sollten Sie die Schnittebenen ausschalten (T drücken), um das Erscheinungsbild des Screenshots zu verbessern.

TIPP

Sie können auf der sichtbaren Schnittebene zeichnen und Markierungen setzen und die Ebene dann durch Drücken von T ausblenden.
